Roboter in der Logistik Roboter erobern die Produktionsversorgung

Von Gerd Knehr

Die Lagerfläche im Siemens-Werk für Kombinationstechnik Chemnitz (WKC) sollte mittels eines automatisierten Order-Fulfillment-Systems maximal verdichtet werden. Mit der Planung und Konzeption beauftragte Siemens-WKC die Still-Intralogistik-Beratung. Resultat: die Installation eines Cube-Storage-Systems von Autostore zusammen mit der Implementierung einer Bühnenanlage inklusive einer automatisierten Fördertechnik für die Kartonagenware.

Anbieter zum Thema

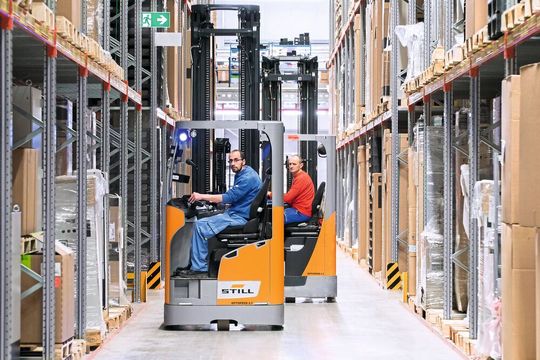

Die Struktur der Lagerbereiche bei Siemens-WKC wurde effizienter gestaltet und die Kapazität auf 12.000 Paletten erweitert.
Die Struktur der Lagerbereiche bei Siemens-WKC wurde effizienter gestaltet und die Kapazität auf 12.000 Paletten erweitert.
(Bild: Knehr)

Das Siemens-Werk für Kombinationstechnik in Chemnitz (WKC) hat eine lange Tradition im Schaltschrankbau für Werkzeugmaschinen sowie für eine Vielzahl an Branchen im allgemeinen Maschinen- und Anlagenbau. Dazu zählen auch Projekte im Logistik- und Automotive-Bereich. Das Leistungsangebot umfasst das komplette Spektrum vom Applikations-Engineering über die Materiallogistik und Montage elektrischer Ausrüstungen bis hin zur Prüfung und Vorinbetriebnahme. Für die Fertigung der Schaltanlagen verplant das Werk in einem Jahr mehr als 1,27 Millionen Materialpositionen. Jährlich werden so 46.000 Schaltanlagen und verschiedene Sonderbaugruppen sowie Elektronikgeräte gefertigt und an Kunden weltweit ausgeliefert. Wegen der gestiegenen Anforderungen führte im Rahmen der Intralogistikberatung die Reorganisation der gesamten Lagerbewirtschaftung zu einer Zusammenarbeit mit Still.

Neuorganisation der Lagerbewirtschaftung

Das ehemalige manuelle Lager genügte den aktuellen Ansprüchen nicht mehr. Sowohl das Handling der Kleinteilladungsträger (KLT) als auch die Struktur der Lagerbereiche für die Paletten sowie die gesamte Lagerbewirtschaftung mussten effizienter gestaltet werden. Gleichermaßen sollte dabei die Kommissionierleistung pro Person und Stunde gesteigert werden. Die neuen Lagersysteme samt Fördertechnik mussten zudem im vorhandenen Gebäude auf der gleichen Stellfläche sowie im laufenden Betrieb untergebracht werden.

Erfolgreiches Beratungsprojekt

In der Beratungsphase hat Siemens WKC zusammen mit Still verschiedene Konzepte für die neue Intralogistik ausgearbeitet. Carsten Sambo, Head of Inbound Logistics bei Siemens WKC und Projektleiter: „Mit der Definition der Lager- und Transportanforderungen, basierend auf den Analysen der Artikel- und Auftragsstruktur, haben wir zusammen mit dem Team der Still-Intralogistik-Beratung das Lager in Bezug auf Kapazität und Umschlagleistung neu konzipiert. Unterschiedliche Layoutvarianten, sowohl in 2D als auch in 3D, wurden dazu mit der Lagerplanungssoftware von Still erstellt und uns präsentiert.“

Bildergalerie

Die Intralogistikberatung von Still war von Anfang an im Projekt involviert. Die Leiterin der Still-Intralogistik-Beratung, Marina Hein, unterstreicht: „Zu Beginn sind die Anforderungen an ein zukünftiges Lager meistens noch gar nicht final definiert. Genau hier haben wir Siemens WKC durch unsere Beratung unterstützt: von der detaillierten Anforderungsdefinition über den Vergleich mehrerer Grobkonzepte bis hin zur Detailplanung des Gesamtsystems.“

In der ersten Phase hat Still mit den Key-Performance-Indikatoren (KPI) – also den Kennzahlen zum geforderten Durchsatz und der zur Verfügung stehenden Lagerfläche im Verhältnis zur Kapazität der einzulagernden Materialien – verschiedene Systeme bewertet und miteinander abgeglichen. Dabei wurden sowohl manuelle als auch automatisierte Systeme einander gegenübergestellt. „Anschließend haben wir gemeinsam mit dem Kunden das richtige System ausgewählt und in der zweiten Phase mit allen systemischen Anforderungen im Detail ausgearbeitet“, ergänzt Hein.

Zukunft des automatisierten Lagerns

Das Resultat ist ein rundes Gesamtkonzept, bestehend aus der optimalen Kombination der Regalsysteme mit den passenden Flurförderzeugen, Automatisierungslösungen samt Fördertechnik zusammen mit der präzisen Abbildung der benötigten Softwareanforderungen. Die Detailplanung umfasst die Automatisierung des Kleinteilelagers durch ein Autostore- System. „Im Siemens-Werk Bad Neustadt (EWN) haben wir bereits sehr gute Erfahrungen mit diesem Lagersystem sammeln können“, so Carsten Sambo aus dem Siemens-WKC.

Mit der großen Erfahrung bei Autostore-Implementierungen wurde Dematic schließlich als Systemintegrator mit der Installation der automatisierten Fördertechnik von Siemens-WKC beauftragt. Die 2.100 Quadratmeter große Bühnenanlage für die Fördertechnik sowie die Regalanlage für 12.000 Palettenstellplätze mit den passenden Flurförderzeugen lieferte Still. Bei der Integration des Autostore-AKL in die vorhandene WKC-Softwarelandschaft wurde eine bereits bestehende Lösung, die Software „ASIS“ (Autostore Integration Service), aus dem Siemens- Werk in Bad Neustadt genutzt.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Optimaler Warenfluss im Lager

Im neuen Lager beginnt der Warenfluss mit dem Wareneingang von Paletten und Kartonagen. Die palettierte Ware wird mit FM-X-Schubmaststaplern in die Regalanlage eingelagert. Die kartonierte Ware wird vom Lkw direkt auf das Teleskopband gelegt und per Vertikalförderer auf die Lagerbühne transportiert (Ware-zur-Person-Prinzip). Dort wird die Ware ausgepackt, kontrolliert und in die Autostore-Behälter (Bins) verbucht. Anschließend werden die Bins über die Förderstrecke zur Autostore-Anlage transportiert und automatisiert eingelagert.

Mit dem Abruf aus der Produktion starten der Kommissionierprozess und die Bereitstellung der Ware an die interne Logistik. Dort werden die Materialien für die Fertigung nach Lean-Methoden zur Verfügung gestellt.

Maximale Lagerverdichtung durch Autostore

Im Autostore-System können bis zu 45.000 KLT-Behälter mit über 24.000 verschiedenen Materialnummern eingelagert werden. Im Vergleich mit dem vorherigen, manuellen System kann nun ein bis zu viermal größerer Bestand untergebracht werden als bei herkömmlichen Lagersystemen. Beispielsweise erreichte das Siemens-WKC nach einer kurzen Einführungsphase beim Kommissionieren schon 75 Auslagerpositionen (AP) pro Stunde und Mitarbeiter. Zuvor wurden mit dem manuellen Fachbodenlager nur 30 AP erzielt. Eine Optimierung dieser Leistung durch die Autostore-Anlage um mindestens weitere 15 Prozent ist angestrebt. Autostore ist die optimale Lösung zum Lagern und Kommissionieren der KLT-Behälter als auch zur maximalen Verdichtung des Kleinteilelagers. Das Besondere an diesem Cube-Storage-System ist ein sich selbst tragendes Aluminiumraster (Grid), dessen modularer Aufbau es erlaubt, Behälter dicht neben- und übereinander zu stapeln.

Carsten Sambo erklärt: „Im Autostore haben wir täglich Abrufe von über 5.000 verschiedenen Kommissionierpositionen. Um morgens schnell auf die benötigte Ware zugreifen zu können, haben wir eine Prognosefunktion für die Auslagerung beziehungsweise Nachtschichtumlagerung programmiert. In der Nacht wird der Bedarf für den nächsten Tag überprüft. Die ermittelten Materialien werden aus den untersten Ebenen der Autostore-Anlage in den oberen Bereich des Grids umgelagert. „Somit ist gewährleistet, dass mit dem Beginn der Frühschicht schnell auf die erforderlichen Behälter zugegriffen werden kann.“ ■

* Dipl.-Phys. Gerd Knehr ist freier Fachautor in 72760 Reutlingen. Weitere Informationen: Still GmbH in 22113 Hamburg, Tel. +49 40 73390, info@still.de
