Fördertechnik Vielseitiges Palettenumlaufsystem

Der deutsche Hersteller Minitec hat sein Fördertechnik-Portfolio um das neue Palettenumlaufsystem UMS erweitert. Ausgelegt ist es für Paletten von 400 bis 600 mm Breite und 100 bis 300 mm Länge in Förderrichtung.

Anbieter zum Thema

FÖRSTER & KRAUSE GmbH

Stöcklin Logistik AG

Fb Industry Automation GmbH

MiniTec GmbH & Co.KG

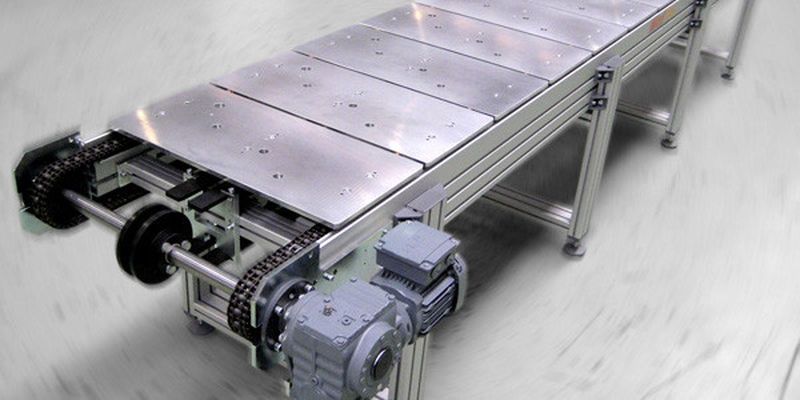

Das neue Palettenumlaufsystem UMS arbeitet nach Unternehmensangaben wirtschaftlich und benötigt wenig Raum für die Verkettung von Bearbeitungsmaschinen oder als Roboterzuführung. Es basiert auf einem Doppelspur-Rollenkettenförderer mit Rückführung der leeren Paletten unterhalb der Förderebene.

Die entladenen Paletten werden am Ende der Förderstrecke von einem formschlüssigen Greifer vertikal umgelenkt und hängend zurücktransportiert. Dabei ist das Anstauen der Paletten sowohl auf der Förderebene wie beim Rücktransport der entladenen Werkstückträger möglich, wie es heißt. Das System erlaube sogar die Verwendung als Hängebahn mit Palettenrücklauf auf der Oberseite.

Umlaufende Kette ist Träger und Antrieb zugleich

Die ständig umlaufende Kette dient sowohl als Träger wie als Antrieb im System. Der Steuerungsaufwand für das UMS ist sehr gering, da keine Ein- oder Ausschleusungen oder Umlenkungen aufwendig zu programmieren sind. Ein weiteres positives Argument für das System ist der geringe Energiebedarf. Mit einem einzigen Motor wird die gesamte Anlage betrieben, die Antriebe für Lifte oder Umlenkungen entfallen beim UMS.

Das Fördersystem ist ausgelegt für Paletten von 400 bis 600 mm Breite und 100 bis 300 mm Länge in Förderrichtung. Die maximale Länge einer Installation beträgt 20 m bei einer Belastung von maximal 100 kg pro Palette. Die zulässige Belastung des Gesamtsystems beträgt 1,2 t bei einer Fördergeschwindigkeit von 6 m/min oder 0,8 t bei 12 m/min.

Kein Quetschen an den Ein- und Ausschleusungen

Durch konstruktive Besonderheiten wurde das Umlaufsystem bewusst einfach gehalten. Ein Beispiel hierfür ist das Reduzieren von Anbauteilen auf ein Minimum. Da in dem System keine Quetschstellen an Ein- oder Ausschleusungen vorhanden sind, reicht beispielsweise die Montage von Schutzhauben an beiden Enden als Sicherheitseinrichtung absolut aus. Alle notwendigen Sicherheitsmaßnahmen sind damit erfüllt, so der Hersteller.

Auch bei dieser Neuerung hat Minitec nach eigener Aussage auf die hochwertigen Standardkomponenten seines Baukastensystems gesetzt. UMS ist nahezu wartungsfreie und verschleißarm.
