Neue Lagersysteme in der Elektronikfertigung müssen gut geplant sein, denn die Anforderungen an die verschiedensten Bauteile sind mitunter sehr unterschiedlich – und sehr hoch.

Sollen zukunftsweisende Technologien fortlaufend vorangetrieben werden, ist Innovationskraft unumgänglich. Das gilt auch für die Entwicklung passgenauer Lagerlösungen, die vom automatisierten Wareneingang bis zur Bestückungslinie einen optimalen Materialfluss gewährleisten. Die Experten von Otto Künnecke, ein Hersteller von intelligenten Lagersystemen für die Elektronikfertigung, setzen daher auf maßgeschneiderte Gesamtlösungen im Bereich der Kommissionierung und Intralogistik.

„Wollen Kunden ein neues Lagersystem implementieren, liegt der Fokus oft ausschließlich auf der erwarteten Anzahl einzulagernder Surface Mount Devices (SMD)-Rollen”, erklärt Niklas Künnecke, Geschäftsführer der Otto Künnecke GmbH. Eine Herangehensweise, die laut Künnecke jedoch zu kurz gedacht ist, da weder zukunftsorientierte noch nachhaltig effiziente Produktionsabläufe bedacht werden.

Ein konkretes Beispiel für diese Innovationsstrategie findet sich schnell beim Experten für intelligente Lagesysteme, der Magic Tower. Dabei handelt es sich um ein 2021 von Mimot übernommenes, modular aufgebautes und vollautomatisches Lager- und Kommissioniersystem. Damit dieses System den wachsenden Anforderungen zukünftiger Produktionsumgebungen gerecht wird, wurden Mechanik, Elektrik und Software des ursprünglichen Systemdesigns von den Experten umfassend optimiert und weiterentwickelt. „Indem wir das System auf höchstmögliche Stabilität und Rentabilität ausgerichtet haben, konnten wir dessen Leistungsfähigkeit und Zuverlässigkeit auf ein neues Niveau heben“, sagt Künnecke.

Kompakt und flexibel

Der Magic Tower zeichnet sich durch kompakte Abmessungen von ca. 1,50 m Breite, 1,50 m Tiefe und Höhen von 2,5 m, 3,3 m und 3,8 m aus. Da das Lagersystem in Breite und Tiefe entsprechend den Kundenanforderungen erweitert werden kann, eignet es sich gleichermaßen für die Lagerung von kleinen als auch großen Bauteilmengen ab 1.000 bis 100.000 Rollen.

Das Herzstück des Lager- und Kommissioniersystems bildet ein Rotationsturm im Inneren, der sich flexibel mit unterschiedlichen Kassetten für verschiedene Bauteile wie SMD oder Through Hole Technology (THT), Rollen und Trays konfigurieren lässt. Regale oder Schubladen sind nicht erforderlich. Verschiedene Varianten von Ein- und Ausgabemodulen erlauben es, Einzelrollen oder bis zu 60 Rollen gemäß Rüstliste automatisiert und punktgenau in der gewünschten Sequenz ein- und auszulagern. Zudem lassen sich dabei variable Durchmesser und Dicken berücksichtigen und effiziente Lagerkonzepte wie Fifo (first in, first out) und Fefo (first expired, first out) realisieren.

Lagersysteme

Vom Blocklager zum Hochregal

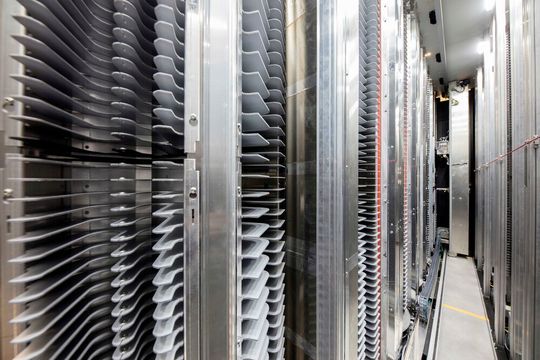

Durch eine spezielle Isolierung der Rotationstürme wird die optimale Rücktrocknung und Lagerung feuchtigkeitsempfindlicher Bauteile gemäß Moisture Sensitivity-Level gewährleistet. „Für einen höchst zuverlässigen Kommissionierprozess haben wir außerdem den Vakuumgreifer optimiert und anhand eines fortschrittlichen Sicherheitskonzepts das Ausfallrisiko minimiert. Anhand der automatischen Bereitstellung der Komponenten wird nicht nur die Fehlerquote reduziert, sondern zeitgleich die Fertigungseffizienz erhöht. Das gilt unabhängig davon, ob das Lagersystem als Zentral- oder als Produktionslager für SMD-Rollen eingesetzt wird“, erläutert Künnecke.

Maximale Lagerkapazität – maximale Transparenz

Als datenbankgestütztes Lagersystem gewährleistet der Magic Tower die lückenlose Nachverfolgbarkeit einzelner Rollen und die kontinuierliche Überwachung des Lagerbestands. Berücksichtigt werden dabei Verfallsdaten, Inhaltsgrößen und die physische Beschaffenheit der Bauelemente. X-Ray Counter unterschiedlicher Hersteller können dabei als Stand-alone- oder Durchlaufsystem integriert werden. Zudem lässt sich das Lagersystem über Schnittstellen mit zahlreichen MES- und ERP-Systemen verbinden und nahtlos in bestehende Systeme einfügen. Dank der frei konfigurierbaren Module ist auch eine Erweiterung um Pick by Light-Systeme und um Module zur Einlagerung von THT-Bauteilen möglich.

Flexibler Workflow

Ein auf den Magic Tower abgestimmtes Materialtransportsystem unterstützt sowohl manuelle als auch automatisierte Abläufe. So kann der Reel-Trolley je nach Rollendicke bis zu 60 SMD-Rollen direkt zum Feeder-Rüstplatz befördern. Alternativ können Rollen auch automatisch über ein Fördersystem oder mithilfe von Automated Guided Vehicles und Autonomous Intelligent Vehicles transportiert werden. Auf Basis dieser modernen Lager- und Kommissionierungstechnik lassen sich Weg- und Nebenzeiten minimieren und ein effizienter Workflow gewährleisten.

„Der Magic Tower bietet EMS- und OEM-Herstellern eine ganzheitliche Lösung für den Wareneingang, die Lagerung und die Bereitstellung relevanter Bauteile für die Elektronikfertigung. Dank umfassender Weiterentwicklungen präsentiert sich das Lagersystem heute als attraktive Lösung für anspruchsvolle Produktionsumgebungen“, betont Künnecke abschließend.
