Kartonagenrecycling Vorzerkleinern von Kartonagen unterstützt die vollautomatische Weiterverarbeitung

Von Dipl.-Betriebswirt (FH) Bernd Maienschein 1 min Lesedauer

Anbieter zum Thema

Udo Zier GmbH
Erdwich Zerkleinerungs- Systeme GmbH
Treston Deutschland GmbH
PIAB Vakuum GmbH
Fb Industry Automation GmbH

Kanalballenpressen oder Presscontainer müssen bei Verstopfung manuell wieder in Gang gebracht werden. Hier helfen Kartonzerkleinerer, die das Material vor dem Pressvorgang in handliche Stücke zerteilen und so für weniger Störungen an der Pressmaschine sorgen.

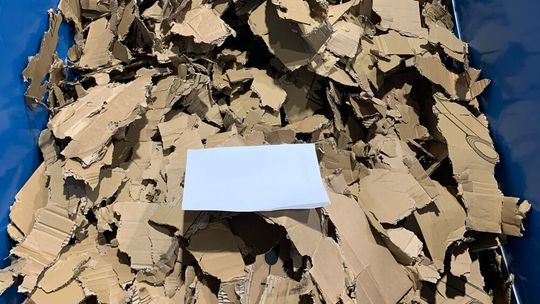

Nachdem der Kartonzerkleinerer EKZ die Kartonagen in etwa DIN A4-große Stücke zerkleinert hat (das weiße Blatt soll die Dimensionen veranschaulichen), werden sie automatisch zur Ballenpresse transportiert.(Bild: Erdwich)
Nachdem der Kartonzerkleinerer EKZ die Kartonagen in etwa DIN A4-große Stücke zerkleinert hat (das weiße Blatt soll die Dimensionen veranschaulichen), werden sie automatisch zur Ballenpresse transportiert.
(Bild: Erdwich)

Bei der Udo Zier GmbH werden bis zu 2,4 Meter × 6,0 Meter große Kartonbögen von einem EKZ-Kartonzerkleinerer aus dem Hause Erdwich Zerkleinerungs-Systeme GmbH zur Weiterverarbeitung vorzerkleinert. Die entstehenden DIN A4-großen Stücke werden anschließend automatisch der Kanalballenpresse zugeführt. Durch die Vorarbeit des EKZ gewinnt der Recyclingprozess im Hause Zier wesentlich an Stabilität – ohne bereits zu Beginn durch eine verstopfte Kanalballenpresse ausgebremst zu werden.

Unser Problem waren Makulatur oder Ausschussbogen, die aufgrund ihrer Größe nicht oder nur sehr umständlich der automatischen Kanalballenpresse zugeführt werden konnten.

Udo Zier, Senior-Chef der Udo Zier GmbH

Zur Funktionsweise der EKZ: Der Karton wird von einer relativ langsam laufenden Einzugswelle der schneller laufenden Reißerwelle zugeführt, durch die unterschiedlichen Geschwindigkeiten wird der Karton zerrissen. Zerkleinern lassen sich so auch Obstkisten, Styroporverpackungen und weitere Verpackungsarten. Das macht die Maschine zuverlässig über Jahre hinweg, denn die Messer der Reißerwelle bestehen aus verschleißfestem Spezialstahl.

Ein Gerät für jede Herausforderung

Die Maschinenbauer von Erdwich richten, wie es heißt, jede Maschine genau auf die spezifischen Anforderungen ihrer Kunden aus. So bestand die Aufgabe bei Zier darin, besonders große Kartonagen effizient zu zerkleinern. In anderen Fällen müssen kleinere Objekte verarbeitet werden, was eine reduzierte Schneidwerkslänge erfordert: Um einen möglichst großen Bereich abzudecken, sind Schneidwerkslängen von 1,10 bis maximal 2,50 Meter zu haben. Ermöglicht werden diese Längenunterschiede durch die 6-Kant-Rotorwelle, die mit einzeln gesteckten Reißersegmenten aus verschleißfestem Spezialstahl ausgestattet ist. Entsprechend der zu erwartenden Aufgaben bekommen die Geräte den passenden Antrieb mit Leistungen von 5,5 bis hin zu 7,5 Kilowatt.
