AGV Knoll Maschinenbau optimiert innerbetrieblichen Transport

Von Jan Leins

Anbieter zum Thema

Um ihren Produktionsfortschritt effektiver zu gestalten, hat die Geschäftsführung der Knoll Maschinenbau GmbH beschlossen, häufig frequentierte innerbetriebliche Logistiktransporte zu identifizieren und mithilfe von fahrerlosen Transportrobotern der Safelog GmbH zu automatisieren.

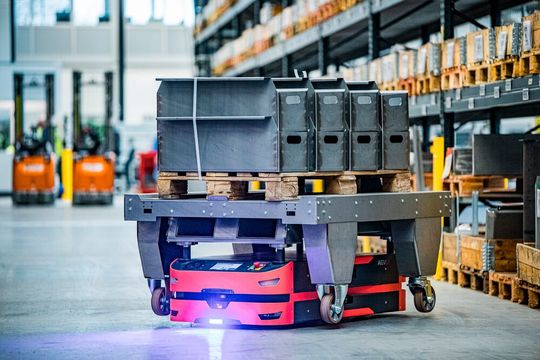

Mithilfe von fahrerlosen Transportfahrzeugen (FTF) von Safelog konnte Knoll Maschinenbau viele innerbetriebliche Transportaufgaben automatisieren.
Mithilfe von fahrerlosen Transportfahrzeugen (FTF) von Safelog konnte Knoll Maschinenbau viele innerbetriebliche Transportaufgaben automatisieren.
(Bild: Knoll )

„Wir haben uns dafür entschieden, die Einführung des fahrerlosen Transportsystems in zwei Schritten zu realisieren“, berichtet Christian Spohn, Abteilungsleiter Automatisierung der Knoll Maschinenbau GmbH. „Der erste Abschnitt beinhaltete die Implementierung des Systems in den Bereichen Blech-, Ketten- und Bänderfertigung sowie Montage und die Anbindung von Kleinteilelager und Versand an diese Produktionsbereiche.“ In einem zweiten Schritt werden weitere Fertigungsbereiche mit Automated Guided Vehicles (AGVs) erschlossen. Für die Realisierung des ersten Projektabschnitts wurden zwei Geräte des Typs AGV L1 und ein Gerät des Typs AGV M3 der Safelog GmbH verwendet.

Beim Blechtransport geht‘s rund

In der Blechfertigung wird das AGV M3 zur Bewirtschaftung von sechs Bahnhöfen im Rahmen eines verbindlich getakteten Rundkurses eingesetzt. Das Projektteam von Knoll und Safelog definierte fünf Haltepositionen in unterschiedlichen Produktionsbereichen sowie das Blechlager als Start- und Endpunkt jeder Runde. Der mobile Transportroboter befördert dabei einen Trolley, der über fünf Ablagefächer verfügt. Diese sind jeweils einer Station fest zugewiesen.

„Pro Station haben wir eine fixe Standzeit definiert. In diesem Zeitraum können die Werker das für sie bestimmte Material entladen und bereits bearbeitete Halbzeuge auf dem Wagen verstauen“, erklärt Spohn den Ablauf. „Abholung und Anlieferung erfolgen somit in einem einzigen, genau getakteten Prozessschritt.“

Bildergalerie
Bildergalerie mit 7 Bildern

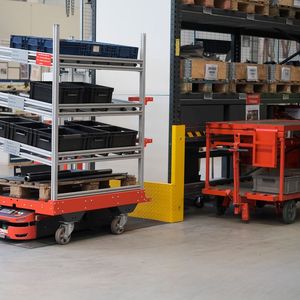

Sind alle Stationen durchlaufen, bringt das AGV M3 den Trolley zum Entladebahnhof am Blechlager. Die Verweildauer am Lager wird zum Zwischenladen der Batterien genutzt. Falls es zu Verzögerungen im geplanten Ablauf kommt, kann die Standzeit am Lager auch verkürzt werden, um das nächste Intervall pünktlich zu starten. „Die Überwachung der Taktzeiten an den einzelnen Haltepositionen erfolgt über die SAP-Steuerungssoftware unseres Partners Flexus AG“, erläutert Maximilian Kalk, Projektleiter der Safelog GmbH. „Sobald das System eine Verzögerung festgestellt hat, macht das AGV den Werker durch akustische Signale darauf aufmerksam.“ Auf diese Weise konnten ein verbindlicher Prozessablauf etabliert und die zeitlichen Vorgaben für die Dauer eines Rundlaufs eingehalten werden.

Schwertransport auf Abruf

Während in der Blechfertigung die Einhaltung strikter Taktzeiten gefordert war, sollten die beiden AGV L1 auf Abruf zur Verfügung stehen, um anfallende Transporte zu übernehmen. Dreh- und Angelpunkt sind zwei Bahnhöfe mit Ladestation, an denen die fahrerlosen Transportfahrzeuge (FTF) auf Aufträge warten. Die Scharnierbänder und Ketten mit einem Gewicht von bis zu 1.000 Kilogramm werden auf anwendungsspezifisch konstruierte Schwerlasttrolleys verladen. Ist ein Auftrag komplett, fordert der Werker über die SAP-Benutzeroberfläche seines PCs die Abholung an. Das FTF unterfährt den Trolley und dockt für den Transport mittels Hubsäulen an vier Verbindungspunkten an, sobald die Infrarot-Überwagenerkennung signalisiert, dass die korrekte Position erreicht ist. Mögliche Zielorte sind das Warenlager, die Fertigung sowie die Versandabteilung.

Use Cases aus der Praxis für die Praxis

Wie Produktionsleiter die Herausforderungen in der industriellen Produktion meistern

Produktionsleiter Forum

Für Führungskräfte in der Produktion, Geschäftsführer und angehende Produktions- und Werksleiter, die in Ihrem Unternehmen alle Potentiale optimal ausschöpfen wollen ist das Produktionsleiter Forum die richtige Veranstaltung. Wir bringen Vertreter aus unterschiedlichen Industrien zusammen, ermöglichen einen vielseitigen Austausch unter den Teilnehmern und geben Antworten auf Ihre Fragen zur Produktionsoptimierung.

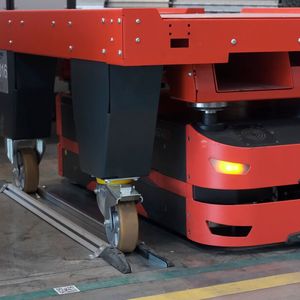

„Die größte Herausforderung bei diesem Teil des Projekts war die Genauigkeit, mit der die Trolleys an den Be- und Entladestationen positioniert werden mussten“, erklärt Kalk. „Um einen sicheren Stand an der Verladeposition zu gewährleisten, müssen die Rollen des Trolleys millimetergenau in eine Führungsschiene eingefädelt werden.“

Am Zentrallager, dem zweiten Umschlagbahnhof, werden die Trolleys auf acht Pufferplätzen mit Bauteilen für die Anlagenmontage beladen. Ist eine Lieferung komplett, generiert der Lagerarbeiter in SAP einen Transportauftrag, indem er den QR-Code des Stellplatzes einscannt und das Ziel festlegt. „Jedem Zielort ist eine feste ID zugeordnet, die bei Auftragsgenerierung durch den Lagermitarbeiter eingegeben werden muss“, erläutert Spohn das System. „Auf die gleiche Weise veranlassen die Monteure die Abholung eines vollständig entladenen Trolleys.“

Virtuelle Spurführung ermöglicht flexible Routenplanung

Die Länge des Wegenetzes, welches die AGV bei Knoll Maschinenbau befahren, beträgt mehr als 2,5 Kilometer. Die Routenführung erfolgt dabei weitgehend über Konturnavigation, da es im Betrieb nur wenig Veränderung der für die Navigation notwendigen, markanten Orientierungspunkte gibt. Lediglich an einigen Stellen mit stark variierenden Konturen, wie beispielsweise im Versandlager, wird die virtuelle Spurführung durch Dreiecksreflektoren abgesichert. Diese sind mit Magneten am Hallenboden befestigt, um bei innerbetrieblichen Großtransporten leicht ab- und wieder aufgebaut werden zu können. Zur Eigenlokalisierung in der Halle orientieren sich die FTF darüber hinaus an RFID-Tags.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

„Durch die Konturnavigation können alle Transporte mit den AGV-L1-Geräten wege- und zeitoptimiert durchgeführt werden“, berichtet Spohn. „Ist der kürzeste Weg nicht befahrbar, wird dies durch die Steuerungssoftware an das AGV gemeldet und es wählt automatisch eine andere Route aus, um möglichst effizient ans Ziel zu gelangen.“ Insgesamt stehen den fahrerlosen Transportrobotern dabei 2.500 Streckenvarianten zur Verfügung. „Da bei einigen Fahrmanövern eine hohe Genauigkeit gefordert ist, haben wir uns dort für eine Hybridnavigation aus Magnetspur und virtueller Spur entschieden“, erklärt Kalk eine Besonderheit. „Dies bringt große Vorteile, da die Prozesssicherheit durch das Zusammenspiel der beiden Systeme immens verbessert wird.“

Steuerung über SAP-Transportleitsystem

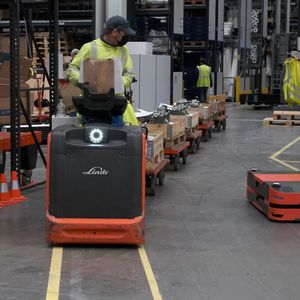

Die Aufgabenverteilung sowie die Steuerung der AGVs wurde über ein intelligentes Transportleitsystem (TLS) sichergestellt, um die Transportaufträge zusammenzufassen und Leerfahrten vermeiden zu können. Die SAP-Experten von Flexus haben nicht nur die mobilen Transportroboter, sondern auch alle übrigen Flurförderzeuge und Routenzüge in das System eingebunden. Die von den Werkern angelegten Fahraufträge werden über einen Fahrauftragspool an alle zur Verfügung stehenden geeigneten Fahrzeuge verteilt. Die Zuweisung basiert dabei auf der aktuellen Position der Ressource und flexibel definierbaren Parametern wie Gewicht, Ladebereich oder Palettentyp des Transportguts.

„Über das Transportleitsystem von Flexus werden alle eingebundenen Verkehrsteilnehmer getrackt und Zustandsmeldungen unserer AGVs, wie beispielsweise Ladezustand der Batterie oder Statusmeldung eines Transportauftrags, erfasst“, berichtet Kalk. Mithilfe der gesammelten Daten können geräteindividuelle Status- oder Fehlermeldungen gesendet oder durch die Software visualisiert werden.

„Das FTS-Projekt mit Safelog ist ein voller Erfolg“, bestätigt Spohn. „Durch die positiven Erfahrungen aus der ersten Automatisierungsphase bestärkt, haben wir uns entschlossen, auch weitere Produktionsbereiche mithilfe von fahrerlosen Transportsystemen zu bewirtschaften. Zudem sehen wir das AGV von Safelog als perfekte Ergänzung zu unserem Produktportfolio im Bereich der Automatisierungstechnik. Dadurch können wir Lösungskonzepte aus einer Hand anbieten und das auf Augenhöhe von Anwender zu Anwender.“ (bm)

* Jan Leins ist Mitarbeiter der Agentur Additiv PR GmbH & Co. KG in 56410 Montabaur. Weitere Informationen: Safelog GmbH, 85570 Markt Schwaben, Tel. +49 89 21542610, info@safelog.de

(ID:48478389)
