Brückenkrane Konecranes stattet Testzentrum der Universität Hannover aus

| Redakteur: M. A. Benedikt Hofmann

Im neuen Testzentrum „Tragstrukturen“ der Universität Hannover simulieren Wissenschaftler raue Bedingungen und prüfen Tragstruturen für Offshore-Windenergieanlagen sowie weitere Komponenten auf ihre Konstruktion und Lebensdauer. Dabei helfen von Konecranes konzipierte Einträger- und Zweiträgerbrückenkrane.

Firmen zum Thema

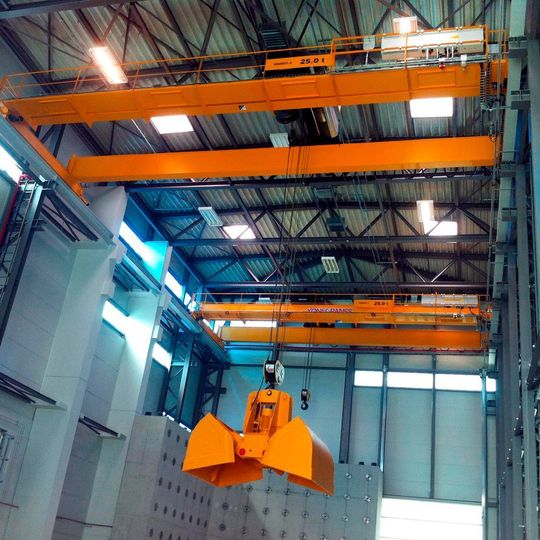

Zwei Zweiträgerbrückenkrane von Konecranes mit jeweils 25 t Tragkraft sowie ein Greifer sorgen im neuen Testzentrum der Universität Hannover dafür, dass Windanlagenteile aus massivem Stahl und der Sand für die Versuchsgrube sicher und effizient transportiert werden.
Zwei Zweiträgerbrückenkrane von Konecranes mit jeweils 25 t Tragkraft sowie ein Greifer sorgen im neuen Testzentrum der Universität Hannover dafür, dass Windanlagenteile aus massivem Stahl und der Sand für die Versuchsgrube sicher und effizient transportiert werden.
(Bild: Konecranes)

Wellen, Wind und Wetter: On- und Offshore-Windkraftanlagen sind während ihres Betriebs zu Wasser und an Land unterschiedlichsten Belastungen ausgesetzt. Im neuen Hannoveraner Testzentrum Tragstrukturen untersuchen Wissenschaftler die Auswirkungen von Umwelteinflüssen auf Windenergieanlagen. In Zeitraffersimulationen beobachten sie das Ermüdungsverhalten von Trag- und Fundamentstrukturen. Ziel sind verlässliche Prognosen. Mit den Ergebnissen entwickeln die Wissenschaftler neue Bauweisen für höhere Anlagenverfügbarkeit und gesteigerte Kosteneffizienz.

In Hannover-Marienwerder hat das Forschungszentrum dafür eine neue Versuchshalle mit Werkstatt, Grundbauversuchsgrube und Spannfeld sowie einem Komponententeststand gebaut. Darin testen die Experten die Modelle der tragenden Strukturen von Windkraftanlagen im Maßstab von 1:10 bis 1:3,5. Für die verschiedenen Transportprozesse innerhalb des Testzentrums benötigt die Universität mehrere Krane. Konecranes hat die Vorgaben verfeinert und entsprechend vier leistungsfähige, an die Prozesse angepasste Krane konzipiert: drei Zweiträgerbrückenkrane und einen Einträgerbrückenkran.

Bildergalerie

Sehr genaue Anforderungen

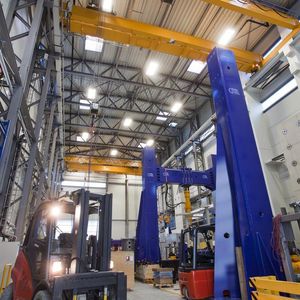

Für die Umweltsimulationen müssen zwei der neuen Zweiträgerbrückenkrane die bis zu 7 m langen und bis zu 3 t schweren Windanlagenteile aus massivem Stahl sowie die für die Versuchsaufbauten benötigten Stützportale und -strukturen von CFM sicher in der Versuchshalle transportieren. Die beiden Krane haben jeweils eine Tragkraft von 25 t, 15,35 m Spannweite und eine Hubhöhe von 25 m und laufen auf einer 45 m langen Kranbahn. Einer der beiden Krane ist mit einem Greifer ausgestattet, der über die integrierte Steuerung das Befüllen der 10 m tiefen Versuchsgrube ermöglicht „Die Universität Hannover hat sehr genaue Anforderungen gestellt, welche Krane sie in den verschiedenen Bereichen der Versuchshalle benötigt“, sagt Hardy Eix vom Vertrieb Industriekrananlagen bei Konecranes in Langenhagen und ergänzt: „Wir haben deshalb Krane konzipiert, die alle Anwendungen optimal abdecken und die Fahrantriebe zusätzlich mit Frequenzumrichtern ausgestattet, um das Lastpendeln, insbesondere im Greiferbetrieb, zu vermindern.“

Hohe Verfügbarkeit und reibungslose Prozesse

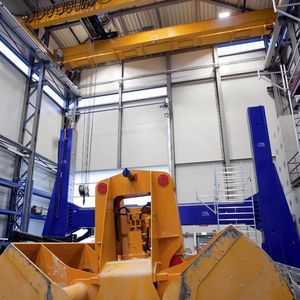

Um exakte Messergebnisse zu erhalten, ist Konecranes zufolge die genaue Abbildung der Bodenbeschaffenheit des späteren Windanlagen-Standorts entscheidend. Deshalb leiten die Experten Wasser in die 1250 m³ fassende Versuchsgrube. Zusätzlich füllt einer der beiden Zweiträgerbrückenkrane mittels eines motorgesteuerten Zweischalengreifers mit 5 Kubikmeter Fassungsvermögen Sand aus dem außen gelegenen Lager ein.

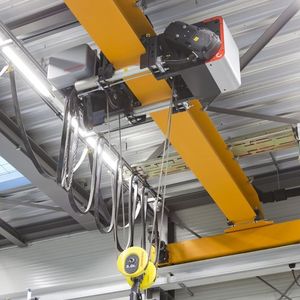

Im Komponententeststand benötigen die Wissenschaftler ebenfalls einen leistungsfähigen Kran für präzise Hub- und Positionierungsprozesse. Hier kommt ein weiterer Zweiträgerbrückenkran mit 20 t Tragkraft, 9,15 m Spannweite und 6,40 m Hubhöhe zum Einsatz. In der Werkstatt nutzen die Mitarbeiter des Forschungszentrums einen von Konecranes installierten Einträgerbrückenkran mit 5 t Tragkraft, 7,70 m Spannweite und 4,27 m Hubhöhe. Sie bauen damit Hilfsstrukturen aus Stahl, an denen sie die Messtechnik für die Tests mit den Tragstrukturen installieren. Die moderne und langlebige Technologie der Krane sorgt in allen Arbeitsbereichen des Testzentrums für eine hohe Verfügbarkeit und reibungslose Prozesse. Zusätzlich zu den Brückenträgerkranen hat Konecranes auch die jeweiligen Kranbahnen in Versuchshalle, Werkstatt und Komponententeststand installiert.

Minimierter Hakenabstand zu den Seitenwänden

„Eine weitere Besonderheit ist das geringe seitliche Anfahrmaß der Laufkatzen. Dafür wurde die Krangeometrie so konzipiert, dass die Kranbrücke auf den Kopfträgern aufliegt. Nur so waren wir in der Lage, den Hakenabstand zu den Seitenwänden auf ein Minimum zu reduzieren, so dass der benötigte Spielraum für die Hebeprozesse gewährleistet werden konnte“, erläutert Eix. Optional sind die beiden Zweiträgerbrückenkrane mit Vorrichtungen für eine spezielle Kranbeleuchtung mit vier Strahlern ausgerüstet. Sie könnte über die Funkfernsteuerung aktiviert werden, die auch den motorgesteuerten Zweischalengreifer zum Verladen des Sands dirigiert. Damit kann sich der Bediener frei in der Halle bewegen und hat gute Sicht bei allen Transportprozessen.

„Die Krane sorgen für den effizienten Transport unserer Windanlagenmodelle sowie weiterer Konstruktionen für unsere Versuche“, sagt Herbert Hartmann, Betriebsleiter des Windenergie-Forschungszentrums. „Jetzt haben wir in jedem Bereich unseres Testzentrums den geeigneten Kran für die entsprechenden Anwendungen. Das ermöglicht uns effiziente und sichere Arbeitsprozesse bei der Forschung an Windkraftanlagen.“
