Anschlagen von großen Bauteilen

Sicheres Lasthandling Dank Gleichlaufregelung von Kran, Katze und Hubwerk

| Autor / Redakteur: Alexander Kalcher / Benedikt Hofmann

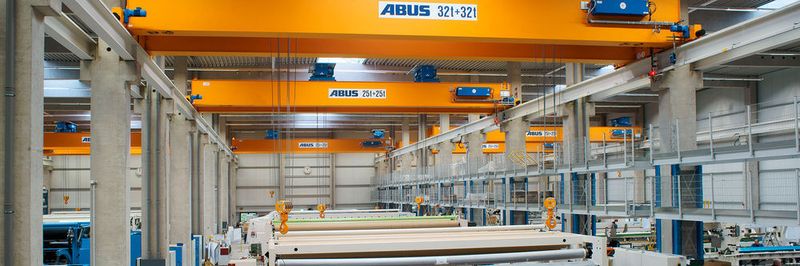

Bei weit auseinanderliegenden Anschlagpunkten kann durch den Einsatz von zwei Katzen der Einsatz einer Lasttraverse verhindert werden. ABUControl sorgt dabei für Gleichlauf von Fahrantrieben und Hubwerken.
Bei weit auseinanderliegenden Anschlagpunkten kann durch den Einsatz von zwei Katzen der Einsatz einer Lasttraverse verhindert werden. ABUControl sorgt dabei für Gleichlauf von Fahrantrieben und Hubwerken. (Bild: ABUS)

Je schwerer und sperriger eine Last ist, desto aufwendiger ist auch das Anschlagen für den innerbetrieblichen Transport. Nicht selten sind unhandliche Lasttraversen nötig, die die Hubhöhe einschränken und sich auch auf die Nettotragfähigkeit der Hallenkrane auswirken.

Einfacher wird es, wenn stattdessen mehrere Hubwerke zum Einsatz kommen, die an verschiedenen Anschlagpunkten direkt eingehängt werden können und dann im Tandembetrieb mit Gleichlaufregelung die voluminöse Last anheben. Beide Features – synchrones Katz- und Kranfahren im Tandembetrieb sowie die lastabhängig angeglichene Hubgeschwindigkeit der Seilzüge – sind anspruchsvolle Aufgaben der Steuer- und Regelungstechnik im Laufkran. Im gemeinsamen Betrieb müssen die sonst als eigenständige Maschinen agierenden Krane den Zustand des Gegenübers kennen. Zum Beispiel muss die Überlasterkennung oder Grenzschalterbetätigung des einen zur unmittelbaren Abschaltung auch des anderen Kranes führen. Das synchrone Heben und Senken wird dadurch erschwert, dass ungleichmäßige Lasten ein Hubwerk stärker fordern als das andere und sich dadurch im Laufe mehrerer Hubspiele eine Schiefstellung der Last ergeben kann.

Moderne Industrieelektronik hat komplexe Regelkreise im Blick

Bei klassischen Krananlagen mit polschaltbaren Hubmotoren ist die Drehzahländerung zum Ausgleich von Hubhöhendifferenzen nicht ohne weiteres machbar. Eine Möglichkeit ist, beim Betrieb der schnellen Hubgeschwindigkeit kurzzeitig die Wicklungen des langsamen Laufes zuzuschalten, um den vorlaufenden Motor auszubremsen, bis die Differenz ausgeglichen ist. Auch die Zustandsübertragung zwischen zwei Tandemkranen ist nicht trivial. Hier kommen Lichtschranken zum Einsatz, um dem Gegenkran die jeweils eigene Betriebsbereitschaft zu signalisieren.

Die Möglichkeiten mit zeitgemäßer Industrieelektronik sind hier weitaus umfangreicher. Mit einer zentralen SPS als Rechenkern und verschiedenen Aktoren und Sensoren, die zu einer modularen Steuerung verbunden sind, ist eine sehr viel sicherere, feinfühligere und komfortablere Kontrolle des Regelkreises möglich. ABUS Kransysteme aus dem oberbergischen Gummersbach stellt jetzt mit „ABUControl“ die neue Generation ihrer Kransteuerung vor, die auf diesem Prinzip basiert. Jeder Kran ist mit einer zentralen SPS ausgestattet. Laserdistanzsensoren und Absolutwertgeber geben dabei Auskunft über die Abweichung der Sollgrößen, während die voll frequenzumrichtergesteuerten Fahr- und Hubantriebe darauf basierend Unterschiede ausgleichen.

Alle Achsen im Gleichlauf

Selbst bei ungleichen Lasten sorgt ABUControl für ein synchrones Heben. Dabei können die Hubwerke so angeschlagen werden, wie es das Gut erforderlich macht. Dadurch kann eine Einsparung von Traversen möglich sein. So können zwei Katzen eines Laufkranes gemeinsam eingehängt werden, aber auch zwei Seilzüge zweier Krane im Tandembetrieb, zum Beispiel bei Langgut. Handelt es sich um sperrige Flächengüter, können insgesamt vier Katzen am Hubvorgang beteiligt werden, die auf zwei Kranen verfahren. Pro Seiltrommel überwacht ein Absolutwert-Drehgeber die genaue Position des Lasthakens. Per CAN-Bus-Netzwerk gelangen die Messergebnisse in die SPS der Kransteuerung, die auch kleinste Hubdifferenzen erkennt und ausgleicht. Hierzu wird der entsprechende Hubmotor mittels Frequenzumrichter für den Kranführer unmerklich um einige Hertz verlangsamt, bis die Lasthaken auf der gewünschten Position zueinanderstehen.

Zunehmend ist der Trend zum Hilfshubwerk bei größeren Laufkranen. Dabei verfügt der Kran zum einen über eine große Katze im Bereich der maximalen Tragfähigkeit des Kranes und zum anderen über eine zweite Laufkatze, die eine geringere Nennlast aufweist. So kann der Kran für schwere Transportaufgaben eingesetzt werden, besticht aber bei leichten Lasten dennoch durch ein flinkes Hubwerk mit kleinem Haken. Werksplaner halten so die Nutzungsmöglichkeiten einer Halle offen, was Umstrukturierungen im Betrieb begünstigt. Selbst voneinander abweichende Seilzug-Baugrößen können bei ABUControl im Rahmen der Gleichlaufregelung eingesetzt werden. Die Regelung kennt dabei die technischen Daten der Hubwerke und synchronisiert deren Betrieb entsprechend. Die Überlast wird in Summe für den gesamten Kran überwacht und auch für jedes Hubwerk einzeln, wodurch jederzeit ein Betrieb im sicheren Bereich gewährleistet ist.

Abstimmung per Industrie-Datenfunk

Eine derartig komplexe und dynamische Regelung bedarf einer lückenlosen Kommunikation der beteiligten Bus-Geräte. Innerhalb eines Laufkranes gewährleistet das CAN-Bus-Netzwerk die serielle Übertragung aller Betriebsdaten zur und von der SPS. Im Tandembetrieb agieren dabei zwei Laufkrane als eine Maschine, die sonst separat voneinander verwendet werden.

Bei ABUControl kommt die ABUS-Funksteuerung „ABURemote“ zum Einsatz. Sie übermittelt die Fahr- und Hubbefehle des Kranführers zu beiden Kranen. Durch einen vorherigen Tandem-Login ist sichergestellt, dass beide Krane nur auf den einen Sender ‚hören‘ und sich nicht etwa versehentlich ein anderer Mitarbeiter einloggen kann, um mit einem der Krane zu arbeiten. Am ABURemote-Sender wird auch gewählt, welche Katze und welcher Kran an der Transportaufgabe beteiligt sind. Ebenso können zum Anschlagen die einzelnen Hubwerke separat bedient werden, während die anderen Krananlagen weiterhin blockiert sind.
