Krane

Sonder-Seiltrommel für LNG-Seilzug

| Autor / Redakteur: Jan Türk / Benedikt Hofmann

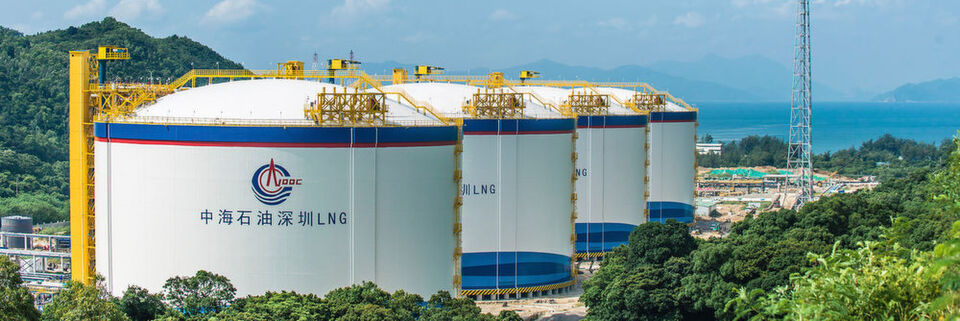

Die vier LNG-Tanks im chinesischen Shenzen wurden Ende 2015 in Betrieb genommen. Die salzhaltige Luft in Küstennähe stellt besondere Anforderungen an die Verarbeitung der Krantechnik.
Die vier LNG-Tanks im chinesischen Shenzen wurden Ende 2015 in Betrieb genommen. Die salzhaltige Luft in Küstennähe stellt besondere Anforderungen an die Verarbeitung der Krantechnik. (Bild: Stahl Crane Systems)

Für Wartungskrane auf chinesischen LNG-Tanks hat Stahl Crane Systems ein Hebezeug mit spezieller Seiltrommel konstruiert, das die besonderen Anforderungen für den chinesischen Markt erfüllt. Der explosionsgeschützte LNG-Seilzug basiert auf der bewährten SH ex-Serie, die Seiltrommel ist eine Verbindung aus Seiltrommeln der Serien SH und AS.

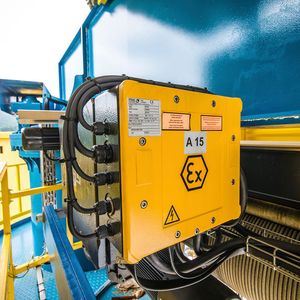

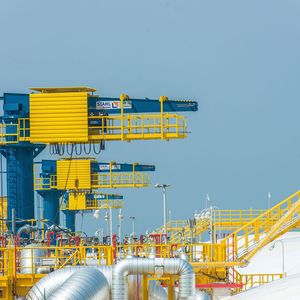

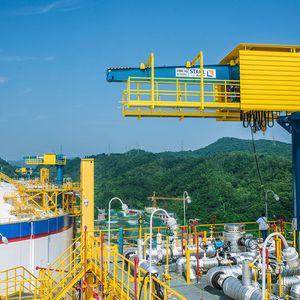

Nach Ningbo und Tianjin ist Shenzen LNG bereits das dritte chinesische LNG-Terminal des Anlagenbauers TGE Gas Engineering, für das Stahl Crane Systems die explosionsgeschützte Krantechnik geliefert hat. Die erfolgreiche Zusammenarbeit der beiden deutschen Firmen hat sich bereits bei zahlreichen weiteren LNG- und Gasanlagen in Europa und Asien bezahlt gemacht. Das neue LNG-Terminal in Shenzhen besteht aus vier 160.000 m3-Flüssiggastanks und wurde Ende 2015 in Betrieb genommen. Auf jedem LNG-Tank befindet sich ein Kran, um die Flüssiggaspumpe am Grund des Tanks zu montieren und bei Wartungs- oder Reparaturarbeiten wieder ins Freie zu befördern. Aufgrund der potenziellen Explosionsgefahr durch verdunstendes Gas müssen sämtliche elektrischen Komponenten explosionsgeschützt ausgeführt werden, was auch die eingesetzte Krantechnik betrifft. Im LNG-Bereich sind außerdem – je nach Betreiber und Einsatzland – weitere und strengere Bestimmungen einzuhalten, die über die ATEX- oder IECex-Standards hinaus gehen.

Seriennah aber außergewöhnlich

Die Spezifikationen für LNG-Seilzüge in chinesischen Anlagen schreiben ein Verhältnis zwischen Seildurchmesser und Seiltrommeldurchmesser (D/d-Verhältnis) vor, das mit einem Standardhebezeug nicht zu realisieren ist. Stahl Crane Systems hat deshalb speziell für diese Seilzüge Seiltrommeln mit größerem Durchmesser entwickelt und diese in den vergangenen Jahren bereits erfolgreich auf den Gastanks von Ningbo LNG und Tianjin LNG eingesetzt.

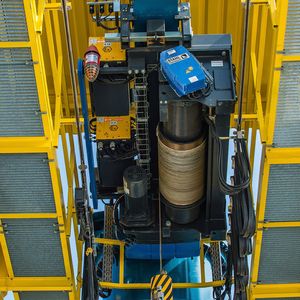

Das fest mit der LNG-Pumpe verbundene Seil hat einen Durchmesser von 13 mm. Der Trommeldurchmesser des Seilzugs SH 6 beträgt standardmäßig 356 mm. Auf diese Trommel wird im Werk von Stahl Crane Systems eine Trommel der größeren Seilzugserie AS7 mit dem Durchmesser 456 mm aufgeschweißt und so das ohnehin schon sehr gute D/d-Verhältnis von 27 auf 35 erhöht, ohne die Konstruktion des Serienhebezeugs aufwendig zu modifizieren. Gleichzeitig kann durch die Verwendung von Standardtrommel und Standardrahmen die Forderung des Kunden nach einer zusätzlichen Seiltrommelbremse auf Basis des bewährten Baukastensystems der SH-Serie problemlos erfüllt werden – trotz Modifikationen eine wirtschaftliche Lösung.

Langfristig zuverlässig

Der Vorteil seriennah entwickelter Sonderlösungen wie dieser LNG-Seilzüge liegt auf der Hand: Die Einzelkomponenten stammen aus eigener Serienfertigung, ihr technischer Aufbau ist durchdacht und ausgereift, die Versorgung mit Ersatzteilen über Jahrzehnte gesichert. Gerade im Bereich von Energieanlagen und Offshore-Lösungen ist die Einsatzdauer schwer abzuschätzen – nicht selten wird die berechnete Nutzungsdauer überschritten und Anlagen sind deutlich länger in Betrieb als geplant. Nur, wenn alle wichtigen Bauteile für Wartungsarbeiten gut zugänglich und Ersatzteile schnell verfügbar sind, ist die Haltbarkeit, Zuverlässigkeit und Sicherheit der Krananlage langfristig gewährleistet.

Für die Planung, die Konstruktion und den Bau der LNG-Tanks zeichnete TGE Gas Engineering verantwortlich. Das Bonner Unternehmen hat in den vergangenen 30 Jahren zahlreiche Flüssiggasanlagen auf der ganzen Welt errichtet und bei vielen dieser Projekte explosionsgeschützte Hebezeuge und Krantechnik von Stahl Crane Systems eingesetzt.
