Lagertechnik AKL lagert Kartons und KLT in unterschiedlicher Größe

Um die Materialflussprozesse zu optimieren, entschied sich Kern & Sohn, ein Anbieter von professionellen Waagen, für ein neues Logistik- und Montagekonzept, das auch den Neubau eines Werk- und Logistikgebäudes beinhaltet. Das automatische Palettenhochregallager und das automatische Kleinteilelager lieferte Hörmann Logistik als Generalunternehmer.

Anbieter zum Thema

SSI SCHÄFER / Fritz Schäfer GmbH

Stöcklin Logistik AG

Fb Industry Automation GmbH

Hörmann Logistik GmbH

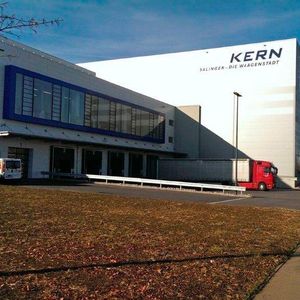

Kern & Sohn ist einer der größten Anbieter von professionellen Waagen in Deutschland und unter der Marke Kern auch international bekannt. Das Produktportfolio des Unternehmens umfasst das gesamte Spektrum der Wägetechnik, hauptsächlich Industriewaagen, Laborwaagen, medizinische Waagen und Prüfgewichte. Dazu zählen auch integrierte Wiegelösungen in Förder- und Anlagentechnik. Mit dem in den letzten Jahren permanent steigenden Unternehmenswachstum wurden in der Nähe des Hauptsitzes in Balingen mehrere Außenlager angemietet, die zu einem erheblichen Mehraufwand in den Logistikprozessen führten. Um das weitere Wachstum abzusichern und die Materialflussprozesse zu optimieren, entwickelte die Protema Unternehmensberatung ein neues Gesamtkonzept, das neben einem neuen Logistik- und Montagekonzept auch den Neubau eines Werk- und Logistikgebäudes beinhaltet. Das automatische Palettenhochregallager und das automatische Kleinteilelager, inklusive der daran angebundenen Kommissionierplätze lieferte Hörmann Logistik als Generalunternehmer.

Bildergalerie

Bildergalerie mit 7 Bildern

Spezielle Lösungen gaben den Ausschlag

Mit ausschlaggebend an der Entscheidung für Hörmann Logistik war ein innovatives Konzept für das automatische Kleinteilelager, in dem Kartons und Kleinladungsträger (KLT) unterschiedlichster Größe gelagert werden können, so die Unternehmen. Dieses automatische Kleinteilelager (AKL) ist in die Silokonstruktion des Palettenhochregallagers integriert und wird in derselben Höhe von 25 m gebaut. Diese ungewöhnliche Höhe für ein AKL konnte nur durch den Einsatz einer speziellen Konstruktion für die Regalbediengeräte (RBG) realisiert werden, bei der nur ein Fahrantrieb über eine Zahnstange sowohl das Fahrwerk als auch den Mastkopf antreibt. Mit einer speziellen Greiftechnik können die unterschiedlichen Kartons bis zu vierfachtief eingelagert werden. Mehrere Breitenklassen erlauben eine volumenoptimierte Belegung der Regalfächer.

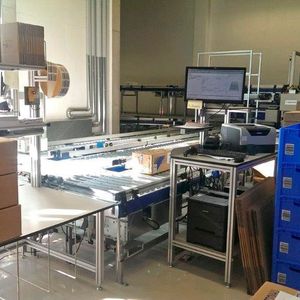

Zur Brandvermeidung werden sowohl das eingassige Palettenhochregallager, als auch das zweigassige Karton-Hochregallager (AKL) mit einer sauerstoffreduzierten Atmosphäre betrieben. Am Wareneingang werden Paletten und Kartons mit Barcode-Etiketten im LVS identifiziert, auf Gewicht sowie Kontur geprüft und auf die Fördertechnik aufgesetzt. Mit einer exakten, kamerabasierten Konturenerfassung erfolgt dann auch die Einteilung der Kartons in eine Breitenklasse.

Kamera-Fach-Fein-Positionierung

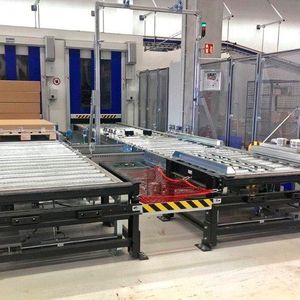

Über Fördertechnik werden die Paletten an die Schleuse zur Lagerzone transportiert, und nach dem Passieren der Schleuse am Einlagerstich des Palettenhochregallagers bereitgestellt. Das vollautomatische Regalbediengerät (RBG) nimmt die Palette auf und lagert sie am vom Hörmann Intra Logistics System (Hi LIS) vorgegebenen Stellplatz ein. Zur präzisen Positionierung ist das RBG mit einer Kamera-Fach-Fein-Positionierung ausgestattet. Die Kameraoptik erkennt das am Stellplatz angebrachte Positionierloch und richtet die Fachanfahrt in X- und Y-Richtung millimetergenau auf die Lochmitte aus. Die korrekten Werte werden in der Steuerung abgespeichert und für die nächste Fachanfahrt verwendet. Durch dieses System werden auch veränderte Anfahrtspositionen, zum Beispiel durch Last- oder Windeinwirkung, automatisch angepasst.

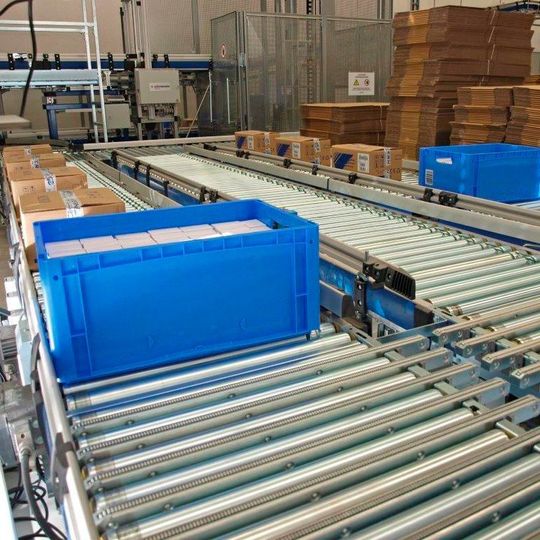

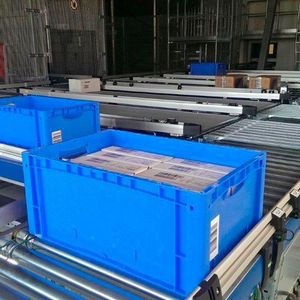

Je nach Größe der Kartons und optimaler Fachbelegung entscheidet Hi LIS, ob die Kartons auf dem Transportweg Richtung AKL gedreht werden oder nicht. Über Stetigförderer gelangen die Kartons durch eine Schleuse zu diversen Sortierbahnen, an denen Kartons gleicher Größenklassen zu Pärchen oder Quadrupel sortiert und dann gemeinsam eingelagert werden. Durch den Vierfachtransport reduzieren sich die RBG-Fahrten erheblich.
