Fördertechnik

Barrierefrei transportieren in Montage und Logistik

| Autor: Bernd Maienschein

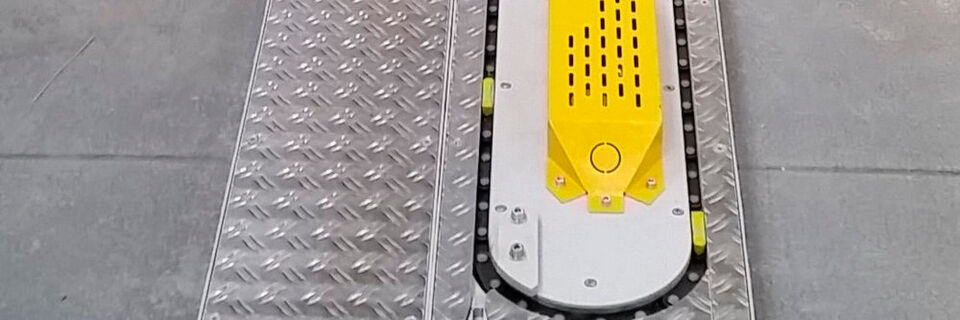

Das Kettenzugsystem TS-Z von Knoll in einer Überflurinstallation.
Das Kettenzugsystem TS-Z von Knoll in einer Überflurinstallation. (Bild: Knoll)

Knoll Maschinenbau hat das intelligente Kettenzugsystem TS-Z entwickelt. Wie es heißt, kann es mechanisch durch einfachen, kompakten Aufbau und die bodenebene Installationsoption überzeugen, aber auch mit moderner Elektronik bis hin zum Prozessleitsystem ausgestattet werden.

Die modular konzipierten Montage- und Transportsysteme TS von Knoll Maschinenbau, Bad Saulgau, eignen sich aufgrund hoher Steifigkeit für mittelschwere bis schwere, sperrige Baugruppen und Werkstücke. Je nach Anforderung stehen drei verschiedene Fördersysteme zur Verfügung: das Staurollen-Förderband TS-S, das auf einer geradlaschigen Kette aufbauende TS-G-Band und das Kettenzugsystem TS-Z.

Das mechanisch einfach gestaltete TS-Z ergänzt die beiden Transportbänder TS-S und TS-G durch spezielle Vorzüge, wie es heißt. So kann das Kettenzugsystem nicht nur auf den Boden aufgesetzt, sondern komplett bodeneben installiert werden und ist dann von Staplern und Hubwagen überfahrbar. Durch seine besonders kompakte Konstruktion sind dafür nur geringe Eingriffe in die Bodenstruktur notwendig. Denn die Einbauhöhe eines Bandsegmentes beginnt bereits bei schlanken 58 mm und die Breite beträgt im Minimum nur 310 mm. Ein einzelnes Standardsegment ist 2500 mm lang, woraus sich aber bis zu 50 m lange Transportstrecken zusammensetzen lassen – und auch für noch größere Wege hat Knoll eigenen Angaben zufolge auf Anfrage Lösungen parat.

Kettenzug mit leistungsstarkem Antrieb

Zum modular aufgebauten TS-Z gehört mindestens eine Antriebsstation, die zwischen den Kettensträngen angeordnet ist. Sie bewegt die Hohlbolzenkette, in deren 40-mm-Raster die Transportwagen im gewünschten Abstand eingeklinkt werden können. Dazu stehen federvorgespannte Mitnahmeeinheiten zur Verfügung.

Das Transportgewicht darf bis zu 3500 kg pro Wagen betragen, wobei das gesamte System auf ein gesamtes Zuggewicht von 22 t ausgelegt ist. Bei größeren Lasten wird eine zusätzliche Zwischenmotorisierung notwendig. TS-Z-Linien lassen sich ein- oder zweisträngig realisieren. Für zwei Antriebstränge bietet Knoll eine Master-Slave-Steuerung an, um für eine synchrone Bewegung zu sorgen.
