Lagertechnik

Festes und Flüssiges sicher unter Dach und Fach

| Autor / Redakteur: Urs Grütter / Bernd Maienschein

Die Umschlagquote beläuft sich im Schnitt auf 30 Paletten pro Stunde. Betrieben wird die Anlage über eine Dauer von zwölf Stunden an fünf Tagen in der Woche.

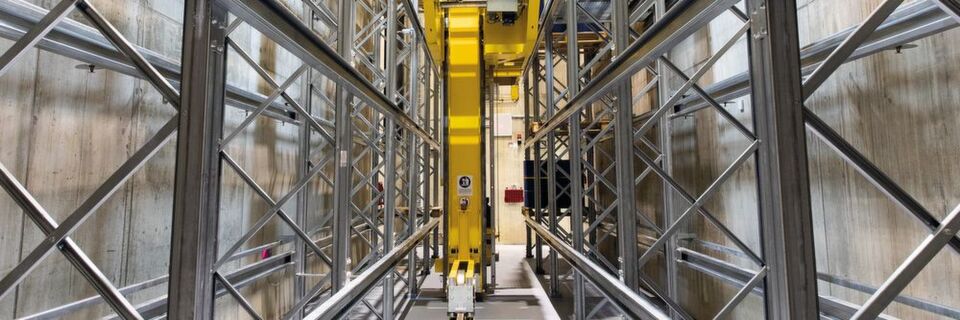

Die Umschlagquote beläuft sich im Schnitt auf 30 Paletten pro Stunde. Betrieben wird die Anlage über eine Dauer von zwölf Stunden an fünf Tagen in der Woche. (Bild: Stöcklin Logistik)

In Bubendorf bei Basel hat Bachem ein neues Zentrallager in Betrieb genommen. Unterteilt ist die Anlage in zwei Sektionen. Während das vollautomatische Hochregallager für Feststoffe weitestgehend unter regulären Bedingungen betrieben wird, ist im Flüssigstofflager eine sachgerechte Lagerung und Handhabung der meist leicht entzündlichen, in IBC-Tanks bevorrateten Stoffe gemäß Atex-Richtlinien gewährleistet. Als Entwicklungs- und Realisierungspartner hat die Stöcklin Logistik AG das Projekt begleitet und auch für die erforderliche Anbindung des StöcklinWMS an SAP WM gesorgt.

Die Bachem-Gruppe ist ein börsennotiertes, auf die Peptid-Chemie spezialisiertes Technologieunternehmen. Im Fokus stehen die Entwicklung innovativer, effizienter Herstellungsverfahren sowie die Produktion Peptid-basierter pharmazeutischer Wirkstoffe. Biochemikalien für Forschungszwecke sowie exklusive Kundensynthesen ergänzen das Angebot. Mit Niederlassungen in Europa, den USA und Asien ist das mehr als 1000 Mitarbeitende zählende Unternehmen weltweit tätig und erwirtschaftete 2017 einen Umsatz von 261,6 Mio. CHF. Gegenüber dem Vorjahr entspricht dies einer Steigerung um 10,6 %.

Herausfordernde branchenspezifische Besonderheiten

„Operational Excellence“ ist eine Maxime, der sich der Partner der Pharma- und Biotechnologieindustrie verschrieben hat. Folgerichtig legt Bachem größten Wert auf Qualität und Innovation – sowohl in Produktion als auch Logistik. „Die Projektaufgabe war, ein Lagergebäude im Zentralbereich des Firmenareals mit maximal realisierbaren Lagerkapazitäten zu errichten. Neben Lagerräumen für spezifische Lagerklassen (zum Beispiel Säuren oder Laugen) oder Lagerbedingungen (beispielsweise Kühlzellen) haben wir uns für zwei vollautomatische Hochregallager entschieden – jeweils eines für Feststoffe und Flüssigkeiten. Diese bieten die Möglichkeit, Produkte gemäß den qualifizierten Bedingungen der Pharmarichtlinien zu lagern, in Quarantäne zu setzen, freizugeben und bei minimalem Personaleinsatz ein Maximum an Produkten in dem uns zu Verfügung stehenden Raum zu lagern“, erklärt Oliver Tretzack, Projektleiter bei der Bachem AG. Da im Hochregallager (HRL) Flüssigstoffe mit einem niedrigen Flammpunkt gelagert werden, wurden für dieses auch Ex-Schutz-Anforderungen an die Betriebsmittel gestellt.

Den Zuschlag zur Umsetzung erhielt die ebenfalls im Umland von Basel ansässige Stöcklin Logistik AG. „Entscheidend für die Auftragsvergabe war eine Vielzahl automatisierter Referenzanlagen, die in der Pharmaindustrie seit Jahren erfolgreich ihren Dienst verrichten, teils in explosionsfähiger Atmosphäre“, weiß Hans D. Koch, verantwortlicher Projektleiter auf Seiten des Schweizer Intralogistikanbieters. Letzteres war auch beim Bau des neuen Flüssigstofflagers von Bachem zu berücksichtigen. Neben der Maschinenrichtlinie mussten sowohl die Vorgaben der Explosionsschutzrichtlinie als auch die Regularien der EMV-Richtlinie erfüllt werden, welche auf die elektromagnetische Verträglichkeit von Betriebsmitteln zielt.

Schlanke und sichere Prozesse dank Automation

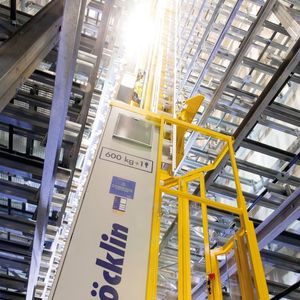

Nach Auftragsvergabe im Mai 2017 wurde das neue Gesamtsystem im Oktober 2018 abgenommen und in den Produktivbetrieb überführt. Im Feststofflager, in dem weniger kritische Waren als im Flüssigstofflager bevorratet werden, verfährt auf einer Länge von 20,4 m ein Paletten-Regalbediengerät „MASTer-18T“, das auf doppelttiefe Querlagerung ausgelegt ist und 468 Stellplätze bedient. Eine einmotorige 2-Zinken-Teleskopgabel sorgt dafür, dass die Paletten platzsparend auf Hutprofilen gelagert werden können. Ausgelegt ist das 17,7 m hohe Regalbediengerät (RBG) auf Traglasten bis 600 kg.

Die fördertechnische Anbindung des Hochregallagers für Feststoffe ist im Erdgeschoss und im zweiten Obergeschoss identisch gestaltet. Einzulagernde Paletten werden mittels Handhubwagen in Längsrichtung auf eine hydraulische Aufgabehubvorrichtung aufgegeben und die Etiketten vom Bediener gescannt. Danach werden die Ladungsträger auf Förderniveau angehoben und durch eine Profilkontrolle hindurch bis zum Drehkreuz gefördert. Dort wird das Gewicht gemessen und erfasst. Sind diese Parameter in Ordnung, werden die Ladungsträger angehoben, um 90° gedreht und ins HRL gefördert. Während des Weitertransports ins HRL passieren diese speziellen, rundum geschlossenen Hygienepaletten ein Brandschutz-Schnelllauftor und werden an der Übergabestelle vom RBG übernommen. Die Auslagerung erfolgt analog über dieselben Förderelemente. Die Umschlagquote beläuft sich im Schnitt auf 30 Paletten pro Stunde. Betrieben wird die Anlage über eine Dauer von zwölf Stunden an fünf Tagen in der Woche.

Ex-Schutz-Vorgaben werden durchgängig abgedeckt

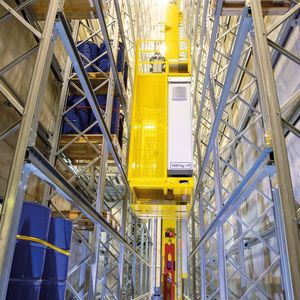

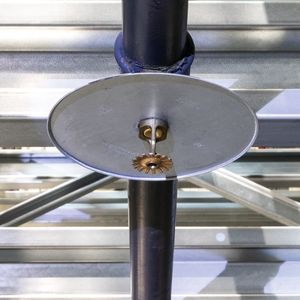

Auf exakt diese Durchsatzleistung ist auch das Flüssigstofflager ausgelegt. Allerdings waren in dieser Umgebung etliche, aus den gesetzlichen Vorschriften resultierende Restriktionen zu berücksichtigen. Infolgedessen wurde die Anlage konform mit den Bestimmungen der Maschinenrichtlinie (2006/42/EG), der Explosionsschutzrichtlinie (2014/34/EU) und der EMV-Richtlinie (2014/30/EU) ausgelegt. Das dort im Einsatz befindliche Regalbediengerät wurde im Bodenbereich in Ex-Schutz Zone 2 ausgeführt, vom Boden bis in 2 m Höhe. Darüber hinaus erfolgte eine Auslegung gemäß Temperaturklasse 4.

Eine weitere Ex-Schutz-Zone befindet sich in der Vorzone des Hochregallagers im Erdgeschoss, vom Boden bis in 1 m Höhe. In diesem Bereich waren sowohl die Antriebe als auch die Sensoren und die Profilkontrolle Ex-geschützt auszuführen. Als weitere Sicherungsmaßnahme wurden der dezentrale Elektroschrank, Bedienpulte und der Antriebsmotor für das im Flüssigstoffbereich befindliche Tor oberhalb der Ex-Schutz-Zone angebracht.
